無縫鋼管超聲探傷的必要性

在承壓設備的生產制造中，有許多容器是由不同規格的無縫鋼管通過焊接連接在一起的密閉設備，無縫鋼管 的質量控制及檢測是保證設備安全運行的前提條件 。

無縫鋼管內部缺陷分布與其成型方法有關。無縫鋼管是通過穿孔法和高速擠壓法得到的。穿孔法是用穿孔機穿孔，并同時用軋輥滾軋，最后用心棒軋管機定徑壓延平整成型；高速擠壓法是在擠壓機中直接擠壓成形。無縫鋼管中常見缺陷有裂紋、折迭、夾層等。主要缺陷是平行于管軸的徑向缺陷(稱縱向缺陷)，有時也有垂直于軸的徑向缺陷(稱橫向缺陷)。

無縫鋼管超聲自動探傷儀器

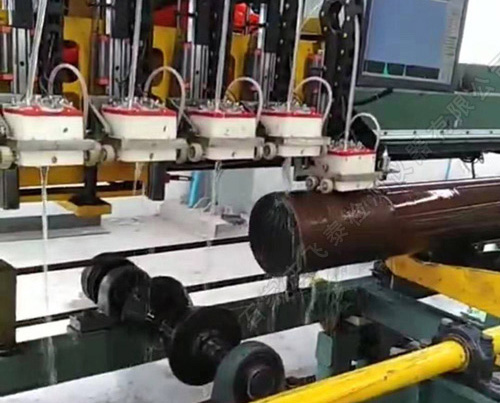

飛泰生產的這套設備適用探傷的規格范圍為Φ114～340mm無縫鋼管。該套超聲探傷設備為離線探傷模式。探傷形式為橫進橫出，鋼管吊至上料臺架，檢測結束后翻至下料臺架。探傷采用水膜法橫梁式結構。該套探傷設備包括：上料機構、超聲探頭及跟蹤系統、探傷橫臂梁及行走系統、鋼管旋轉輥輪系統、下料撥料裝置、供水系統、氣路系統、鋼管檢測監控系統、32通道超聲儀器、電控系統、噴標系統等。本設備可根據需方的要求設計，總的設計方案及數據均符合相關國家標準及部頒標準。機械部分由旋轉輪帶動鋼管進行旋轉，探頭跟蹤及檢測系統通過直線滑軌在橫梁上行走完成對整個鋼管的檢測。電氣、氣動、控制等系統都按照國家標準設備，滿足甲方需求。

無縫管超聲自動探傷儀器

被探無縫鋼管的規格條件

直徑范圍 (D)：114 – 340 mm；

壁厚范圍 (S)： 5- 40.0 mm；

S/D 比：≤ 0.2；

管長：6.0–13 m；

加工狀態：軋制、熱處理、矯直，無油，無氧化皮，無明顯突出物，無毛刺等以及其他液體和油脂；

表面溫度：≤65°C；

外徑公差: ±1.0%；

壁厚公差: ±15.0%；

無縫鋼管超聲自動探傷儀器顯示存儲功能

（1）采用中文操作平臺，操作者能在屏幕上看到中文檢測結果。設備操作控制臺按鈕以中文標識顯示。

（2）系統工業計算機配備主頻在2.5G以上、4G內存、1T硬盤、Windows 7操作系統平臺，25寸液晶顯示器。

（3）系統具有計算機實時數據顯示、存儲功能。

（4）檢測報告可通過計算機打印，諸如規格、訂購信息等完整中文報告。頁首資料包括用戶名稱、操作者、檢測時間、訂購信息等，都可通過鍵盤輸入。檢測結果可存到云盤。在檢測工作完成后利用打印機將檢測報告打印出來。
