超聲波探傷檢測屬于無損檢測，是一種常用探傷方法，常用于金屬工件內部缺陷檢測，這里我們介紹一下超聲波的探傷檢測原理及顯示方法。壓力管道按行業標準都需要進行探傷檢測才能使用，我們簡單介紹一下壓力管道如何進行超聲波探傷檢測。

超聲波探傷檢測原理

超聲波探傷檢測主要有反射和投射兩種檢測方式，而這兩種超聲波的探傷技術中，超聲波的反射是相對來說精度比較高。所以，在工業上我們主要是利用超聲反射來進行金屬工件的無損探傷。當超聲波的脈沖器把超聲波通過探頭來傳輸出來之后，會進入到被測試的金屬工件中，然后從工件中的回波會進一步的從其所檢測的物體中缺陷部位來返回過來。因此，超聲探傷設備會對其返回來的信號進行一定的處理和加工，進而得出一定的測試數據，并通過示波器來顯示出來。專業的探傷人員會根據顯示屏上顯示的聲波來判斷金屬工件是否有缺陷。

超聲波探傷顯示方式

超聲探傷顯示的方式主要分為 A、B、C 三種，這三種顯示方法各有各的特點，其中 A 型的超聲探傷方式通常僅僅會只顯示所檢查的部件所具有的缺陷的深度情況，而 B 類型的超聲探傷方式則是只能顯示被檢查部件的內部所具有的缺陷的情況，這種缺陷是物件的內部的橫截面的形狀，而檢測時示波器上所顯示的橫坐標是探測設備上的探頭在所檢測物件上的位置坐標，而縱坐標則是表示缺陷在物件上所具有的缺陷的深度的大小。其中，設備的探頭在所檢測的物件上的移動的具體位置和示波器上的掃描線在水平方向的移動情況是同步的，所以需要在進行檢測的過程中利用長余式的示波管來進行檢測，這樣才能盡可能的所檢測的物件的缺陷圖像可以在熒光屏幕上有所顯示，還能保障儀器探頭的在進行物件的缺陷探測中的平移速度滿足缺陷探測的具體規范。而 C 類型的超聲探傷方式則是在物件的檢測過程中可以得到所檢測的物件存在缺陷的平面圖像。

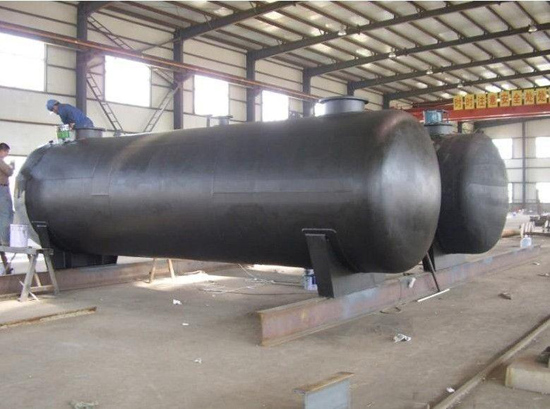

壓力容器厚度超聲波探傷技術應用

我們需要進行壓力容器厚度的檢測時，就需要用到超聲波的探傷技術進行檢測。其中超聲波儀器在檢測的過程中是利用超聲波在不同介質中反射的情況，以及超聲波在介質的表面發生折射以及反射的情況來進行一定的分析。由于聲阻抗率相差和物件表面的反射速度是有正比例的關系，表現為當聲阻抗率相差比較大是，其超聲波的反射速度就會比較大。超聲波的反射速度的增大會使得測試設備的反射信號被大大的增強，被增強大了的信號會更容易的被我們所識別出來，這樣就能根據所測試的結果來準確的檢查出來經過被測物件的反射波所到達的準確時間，然后根據所得到的時間數據，通過計算測得壓力容器的厚度。

壓力管道裂縫超聲波探傷技術應用

在工業生產中所使用的各種設備的管道若出現裂縫會造成嚴重的后果，所以，我們可以使用超聲波探傷技術對壓力管道進行檢測，進而可以使得管道的安全性大大增強。

隨著我國的科學技術的不斷發展，超聲探傷檢測技術得到飛速發展。不管是壓力容器還是鋼管、鋼板等金屬工件都可以進行探傷檢測。
