螺旋管焊縫超聲波自動探傷設備展示

超聲焊縫探傷是確保螺旋管焊縫質量的主要手段，螺旋管焊縫超聲自動探傷設備先進程度是衡量鋼管廠產品質量水平的重要標志之一。

公司研發生產一款螺旋管焊縫超聲自動探傷設備采用超聲波——橫梁式水膜法探傷，適用于直徑219-2620mm、壁厚6-16mm的螺旋焊縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

設備探傷采用離線檢測,通過直線滑軌及探頭跟蹤系統使檢測探頭與螺旋鋼管上焊縫形成直線相對移動，完成對鋼管的焊縫及全管體探傷。設備的探頭跟蹤系統總體水平與國外水平相當 , 其跟蹤的模糊算法屬于獨創。探頭架和超聲波儀器組合 , 使缺陷信噪比這一關鍵指標達到國內先進水平。

設備詳細介紹及報價請聯系  李經理189-311-80976

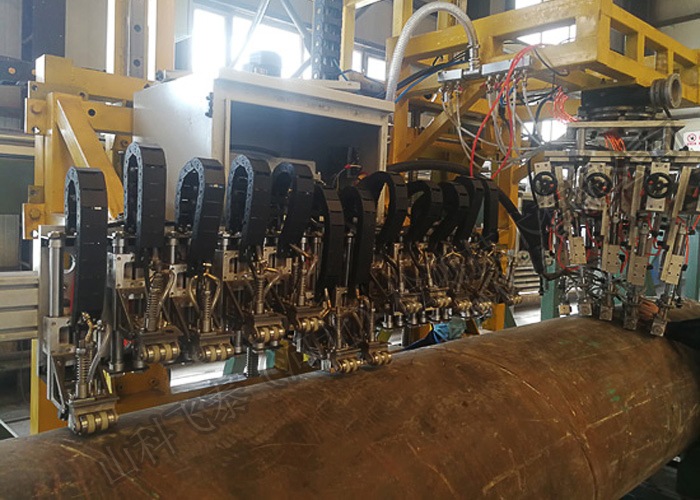

螺旋管焊縫超聲波自動探傷設備-安裝調試

螺旋管焊縫超聲波自動探傷設備應用領域

螺旋焊管焊縫及全管體超聲波自動檢測。

螺旋焊管（雙面埋弧焊、預精焊等）焊縫及全管體超聲波自動檢測。

螺旋管焊縫超聲波自動探傷設備探傷檢測工藝

焊縫縱、橫向缺陷檢測，焊縫鈍邊區串列檢測及焊縫熱影響區分層檢測

管端盲區：縱向及分層檢測 ≤ 50mm；橫向檢測 ≤ 50+2×T（T為壁厚）

檢測方法：螺旋焊縫：水膜法

　　　　　直縫焊管：水膜法或水柱射流法

　　　　　ERW/HFW焊管：水柱射流法

檢測通道：焊縫超聲檢測8通道、管體超聲波檢測40通道

                焊縫中縱傷為4通道，橫傷為2通道，分層為2通道。

                母材探傷為40通道。

螺旋管焊縫超聲波自動探傷設備工藝描述

被探螺旋管由輥道送檢測區域，檢測探頭落下對螺旋管進行焊縫高精度探傷。視螺旋管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。

焊縫自動跟蹤系統主要涉及到控制柜、傳感器、機械移動滑板及驅動電機、操作控制盒等幾個裝置。焊縫自動跟蹤系統的關鍵技術是隨時找到實際螺旋管焊縫位置與理想位置的偏差值。飛泰焊縫自動跟蹤系統總體水平與國外水平一致。

螺旋管焊縫超聲波自動探傷設備技術參數

1.檢查缺陷的種類：虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

2.探傷速度:0～5m/min

3.探傷管徑:219～2640mm

4.鋼管長度：5-12m

5.壁厚：6--16 mm

6.探傷通道數:焊縫8通道、管體24通道

7.檢測靈敏度：NB/T47013-2015.3

8.探傷設備綜合性能指標：NB/T47013-2015.3

9.檢出缺陷后處理：即時給出聲光報警信號

檢測標準

◆ API SPEC 5L 《管線鋼管規范》（第45版）

◆ DEP31.40.20.37 （2011）《殼牌管線管規范》

◆ GBT11345-2013 《焊縫無損檢測超聲波檢測技術、檢測等級和評定》

◆ ASME A578/A578M-96  ASTM A53  ASTM A500  JIS G3444  GB/T 3091

◆ Q/SY GJX 101-2010《中國石油管道建設項目部天然氣輸送管道用鋼管通用技術條件》

螺旋管焊縫超聲波自動探傷設備質保期及售后服務

螺旋管焊縫超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
