鋼板超聲波在線探傷設備展示

山科飛泰生產的鋼板超聲波在線探傷設備屬于無損探傷技術應用，無損探傷是一門在國民經濟中占有重要位置的工業檢測技術，鋼板超聲波探傷設備能快速 、準確地檢測出鋼板內部的缺陷，節省了大量的人力和物力，對節能降耗有著重要的意義。

根據鋼板企業需要我們定制生產鋼板超聲波在線探傷設備，可以對鋼板的板體和邊緣進行超聲自動無損探傷檢測。探傷原理是根據超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷（如分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷）。

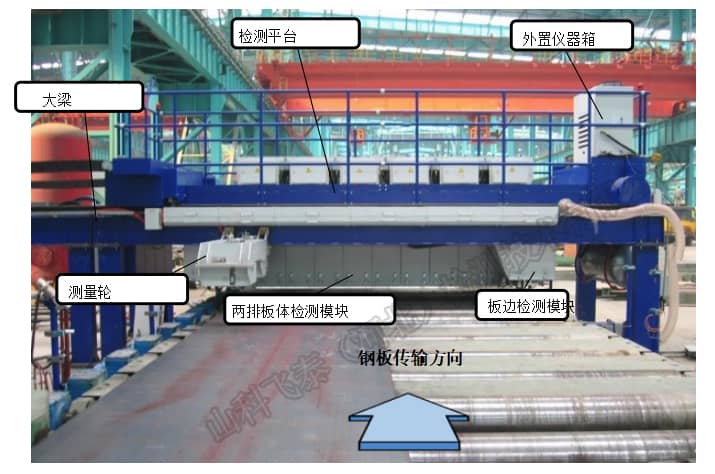

鋼板超聲探傷設備俯視圖

被檢測鋼板規格

● 鋼板種類：碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼。

● 探傷鋼板狀態：未切周邊。

● 鋼板寬度：900～2150 mm

● 鋼板厚度：4 ～25.4 mm

● 鋼板長度：連續板帶

● 鋼板平直度：≤50mm。

● 鋼板浪高：≤60mm/m。

● 鋼板傳輸過程中橫向偏移：＜±50mm（超過該范圍系統將停止檢測，并報警、重檢）

● 鋼板溫度：常溫≤80℃

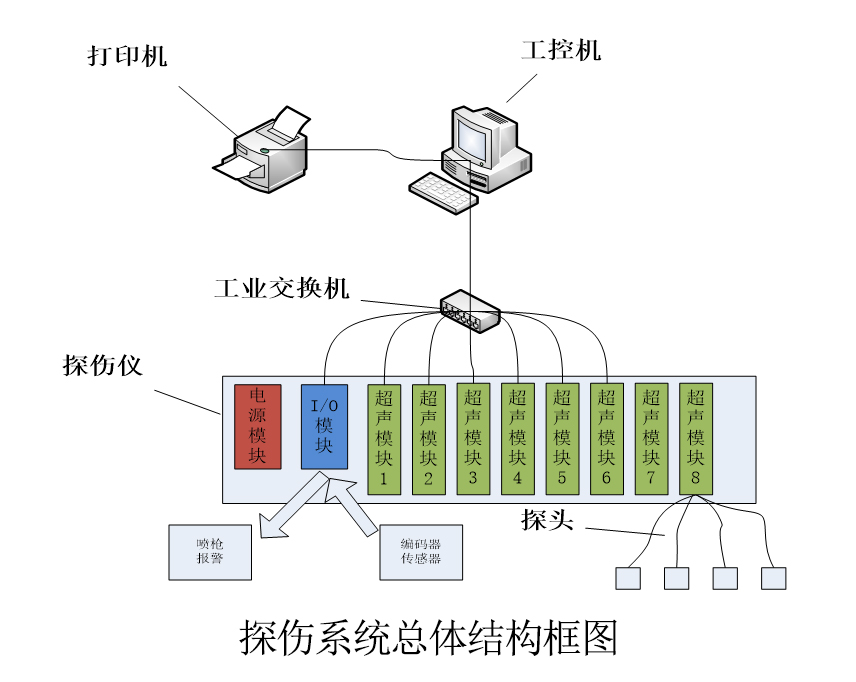

探傷設備主要技術參數

（1）儀器的工作頻率： 1－10MHz

（2）增益范圍110dB，最小步進0.1dB（可選前置放大）

（3）重復頻率50Hz～5KHz

（4）探傷靈敏度余量：≥56dB

（5）垂直線性誤差：≤3％

（6）水平線性誤差：≤0.5％

（7）動態范圍：≥30dB

（8）分辨率：≥34dB

（9）電噪聲電平：≤10％

（10）檢測通道數：144CH

（11）超聲波自動探傷儀器在標準要求的探傷靈敏度情況下（按Ф6.0mm平底孔標定，采用5MHz8×30×2國產常規探頭探傷壁厚20mm的鋼管焊縫），各探傷通道靈敏度余量須大于50dB。

（12）儀器每個通道工作方式可相互轉換，工作方式為自發自收和一發一收。

（13）儀器各探傷通道須完全獨立調整，不允許互相影響、干擾，調整主要包括增益、衰減、閘門參數、抑制、報警電平等。

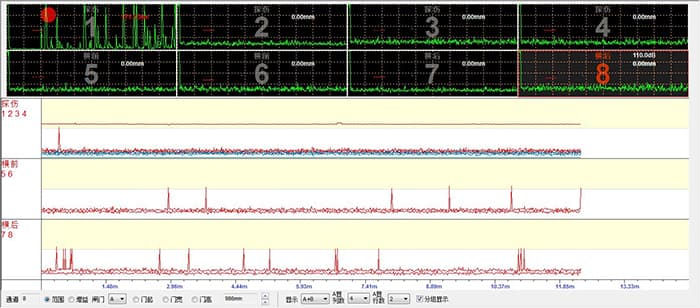

鋼板板體檢測方式

板體檢測系統由兩排超聲探頭組組成，每排探頭配置有16組探頭模塊, 共32組探頭模塊，每組探頭模塊包括4通道共128個探傷通道。

正常操作及維護狀態下，探頭平均壽命≥6個月，備用探頭在未上線之前不能有衰減。

探頭套采用304不銹鋼材料，同時在兩側增加保護滾輪及耐磨條，以最大限度減少磨損。

● 檢測項目：除盲區外的鋼板內部分層缺陷檢測

● 檢測方式：探架固定（每個探架單獨起落），鋼板縱進縱出

● 掃查方式：平行線掃查（梳狀掃查）

● 耦合方式：水膜法

● 檢測覆蓋率：全板體100%覆蓋

● 檢 測區域：左、右板邊75mm范圍內的分層100%檢測，切邊后的邊緣盲區≤5mm；

● 中間部位100%分層檢測。

● 板頭和板尾盲區：≤100mm

● 檢測靈敏度：具有檢測Φ3.0mm FBH的能力；

● 檢測方法：采用雙晶縱波直探頭檢測，水膜接觸耦合方式，探頭分割面垂直于掃查方向。傷波● 檢測鋼板全深度范圍，上表面盲區1.5mm內，下表面盲區1.5mm內。

其他指標：

● 設備有效運行率：＞99.8%；

● 探傷漏檢率：0%；

● 探傷誤報率：≤2% 。

鋼板邊緣檢測方式

板邊監測系統安裝在檢測平臺上，它由兩個獨立的探頭模塊 組成，檢測鋼板的左右縱向邊緣，每個裝置擁有1個和板體檢測系統類似的標準探頭模塊，總共有8個通道。每個探頭的有效探傷長度也是100mm，因此每個邊緣探傷裝置的有效探傷長度是100 mm。

板邊監測系統能夠根據平板特殊寬度調整。通過感應開關移動至板邊。

邊緣探傷裝置對鋼板邊緣的跟蹤是通過一個可靠的機械裝置實現的。在跟蹤鋼板邊緣時，滾輪通過一個直徑為40mm，行程為200mm的氣缸從水平位置下到垂直位置，靠緊鋼板邊緣。滾輪連接一個拉桿角度傳感器，來調節邊緣探頭的位置，以達到跟蹤邊緣的目的。 跟蹤精度是±1 mm。

購買方負責范圍

（1）買方承擔設備區域的土建施工，包括地坑、地坑蓋板、管溝及預埋管道(電氣、儀表、給排水、地腳螺栓等)的施工,包括電氣、儀表的接地系統，賣方必須提供相關的土建任務書及施工圖。

（2）買方負責將設備需用各種能源介質接至設備要求的接點處(集中在機旁一米的接點或接線盒)；賣方必須提供用量、技術和質量要求及交接點的具體位置。

（3）買方承擔設備考核中需要的動力（水、電、氣等），并提供一路電源至賣方進線電源柜，并配合賣方進行設備考核。

（4）買方要及時向賣方提供與合同設備設計、制造及安裝有關的資料。

出售方設計及供貨范圍

（1）賣方負責多通道超聲檢測設備地上部分全套設計（包括施工設計）、制作、供貨、安裝和現場調試（買方提供起重設備），包含主機上的電氣配管線、輔件、及電纜等全套設備的供貨。

（2）賣方負責組織出廠調試驗收，在買方協助下負責設備安裝和調試，賣方根據買方的探傷速度要求制定相關的主輔匹配參數，并保證達到責任范圍內的質量和要求。

（3）協助買方進行冶金工業無損檢測中心的認證，提供技術支持。
