復合材料超聲波自動檢測設備探傷采用離線檢測,被探工件放在旋轉輥道,定位裝置動作,將工件頂至擋料裝置上,探頭落下,然后旋轉輥道轉動驅動工件旋轉一周,完成對工件的檢測。檢測完畢視工件有無缺陷,提供聲光報警功能。
該設備為交鑰匙工程,賣方負責除土建以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。
NUTM406型復合材料超聲波自動檢測設備操被檢工件條件

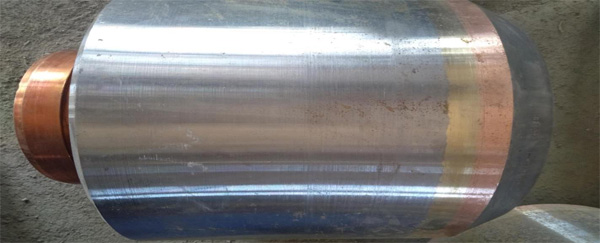

(1)檢測對象見下圖,鋼與銅焊接的焊縫檢測:
(2)規格范圍:Φ245-406mm;
(3)長度:130-500 ㎜;
(4)壁厚:10-15mm;
NUTM406型復合材料超聲波自動檢測設備探傷模塊主要功能及技術指標
1) 探傷方法:檢測焊縫內部裂紋、夾渣、氣孔等缺陷;
2) 探傷方式:水柱法。工件原地旋轉探頭原地不動;
3) 執行標準及檢測靈敏度:JJG746-2004 《超聲探傷儀檢定規程》
4) 分辨率:檢測靈敏度 FBH 0.8mm 時,≤2mm。
5) 漏檢率:0;
6) 誤報率:使用標準樣品測試 50 次,誤報率≤1%;
7) 信噪比:動態條件下,檢測靈敏度 FBH 0.8mm,信噪比≥8dB;
8) 設備穩定性:連續運行 20 小時,信噪比、靈敏度變化不超過±2dB;
9) 探傷結果處理系統:檢測過程自動識別開始與結束信號。自動探傷結果可以存儲、打印。檢測記錄文件可按序號或時間排序。對全信息記錄的檢測結果可離線分析評估,可實現檢測結果的查詢、回放、數據存儲等功能,缺陷結果能顯示位置和當量等信息;
10) 聲光報警功能:在自動探傷的過程中,當系統檢查到缺陷時,系統將自動產生聲光報警;
11) 試樣校驗儲存:在試樣校驗完成后,相關的參數可以在工控機中儲存,以備下一次檢測同規格時調用。
12) 儀器有自診斷功能和校正功能。校正功能即當儀器參數發生變化時可校回原始狀態。
13) 設備具有自動分選、自動標記、頭尾信號切除形成檢驗記錄和報告的功能,存儲系統
可至少存儲一個月的檢驗記錄和報告。
14) 設備具有支數記數和測速顯示功能
15) 設備具有防超標工件進入的防護裝置
16) 探傷儀器應采用先進的相關報警電路技術,能有效抑制探傷現場的外
17) 來干擾,提高檢測報警可靠性
NUTM406型復合材料超聲波自動檢測設備售后保修
設備驗收合格次日起,保質期為12個月。在保質期內因設備(包括軟件部分)制造出現質量問題由賣方及時無償維修、調換。質量保證期內,設備出現的問題,賣方應及時提供維護和更換損壞的零部件服務(24 小時技術解決,48小時到位)。超出保修期外,賣方負責終身有償維修,設備配件供應期不應少于 10 年。
