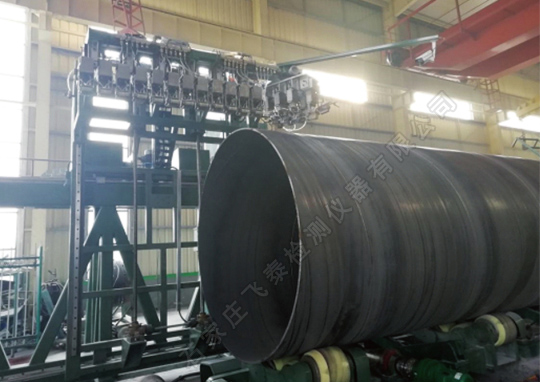

離線式螺旋管超聲波自動檢測設備介紹

離線式螺旋管超聲波自動檢測設備系統是鋼管焊縫及管體離線超聲自動檢測裝置，采用超聲波——橫梁式水膜法探傷，適用于直徑219-1620mm、壁厚8-16mm的螺旋焊縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

離線式螺旋管超聲波自動檢測設備技術說明

1、探傷方法：焊縫超聲檢測8通道、管體超聲波檢測40通道

2、焊縫中縱傷為4通道，橫傷為2通道，分層為2通道；母材探傷為40通道。

3、設備大體結構分為：探傷小車行走機構、探頭結構架、探頭架升降機構、探傷主體橫梁、氣動系統、供水系統、焊縫跟蹤系統、機電操控系統、探傷多通道主機、儀器監控系統。

4、檢查缺陷的種類：虛焊、未焊透、內外穿透?jìng)?、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

5、探傷線速度：0—3m/分鐘

6、探傷鋼管直徑：φ219～φ1620mm

7、鋼管長度：5-12m

8、壁厚：6--16 mm

9、最大米重：0.5T

10、檢出缺陷后處理：即時給出聲光報警信號
