超聲波無損檢測技術

超聲檢測技術是五大常規無損檢測技術之一，是當前國內外應用領域最廣、技術較成熟的一種無損檢測技術  。超聲檢測技術是指研究超聲波入射到工件時發生的反射、透射和散射現象，分析處理反射、透射和散射的波的特征，實現對工件的缺陷、力學特征、幾何參量以及內部結構變化的分析研究，進而對其使用價值做出評估的技術  。在軍工設備領域中，超聲檢測多用于測量工件厚度和檢測內部宏觀缺陷。工件生產制造過程中，超聲檢測可以有效的改進生產工藝、監控產品質量，大大的提高勞動生產率和材料使用率  。同時，超聲檢測技術具有適用范圍廣、靈敏度高、速度快、成本低、無污染，能對缺陷進行定量及便于現場操作等優點。

金屬薄板超聲波探傷檢測

板形工件特別是厚度小于6毫米的金屬薄板，廣泛應用于在船舶、汽車、航空航天等重工業領域，而且在大型化工器具、高壓容器等領域也有普遍的使用。但是在薄板構件生產制作過程中往往會造成如孔形缺陷、夾雜、分層、裂紋等缺陷的存在，這會對工件的安全使用構成威脅 。同時由于外部加載以及使用環境的變化，都將引起工件內部細小缺陷源的擴大，從而導致疲勞破壞事故。因此需要利用無損檢測技術對這類板形工件進行安全評估。相比于其他無損檢測技術，超聲檢測技術對于識別判斷工件內部缺陷的位置、大小、性質、深度、取向等特征參數有明顯優勢  。主要表現為：檢測能力強，檢測設備輕便靈活，對工件和檢測人員無危害且不會對環境造成污染。

金屬薄板廣泛應用于工業生產。受限于生產工藝技術，厚度在6毫米以下 的金屬薄板其內部可能會存在夾雜、分層、裂紋等缺陷 。針對金屬薄板的這些缺陷，技術相對成熟的超聲檢測方法有蘭姆波檢測法、縱波脈沖反射法和橫波脈沖反射法。對于金屬薄板分層性質的缺陷，縱波脈沖反射法有很高的靈敏度，但在金屬薄板的上、下表面均存在檢測盲區 。所以，縱波脈沖反射法并不適用于對金屬薄板的超聲檢測。

現今，國內外各工業領域多使用蘭姆波法和橫波脈沖反射法對金屬薄板的內部缺陷進行檢測。蘭姆波法和橫波脈沖反射法都具有檢測速度快的特點，但橫波脈沖反射法很難準確判斷金屬薄板中的窄帶狀分層性缺陷，蘭姆波法則存在嚴重的缺陷漏檢現象，且檢測機理較復雜 。

金屬薄板便攜式超聲波探傷系統

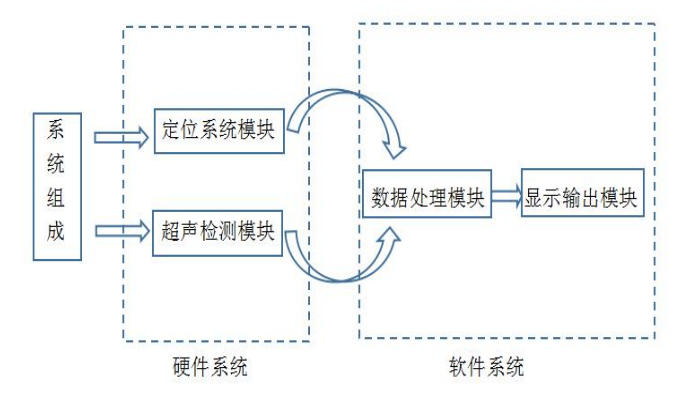

便攜式設備將允許工作人員隨時隨地的對檢測目標進行檢測并能快速得出檢測結果,將極大的提高工作的效率。為了更好的適應實際檢測工作中多變的環境,對設備的便攜性提出了要求。系統將開發一便攜的定位系統，允許檢測人員手持位移傳感器和超聲探頭對目標金屬薄板進行缺陷檢測。下圖所示為探傷系統的整體結構，通過超聲檢測模塊和定位系統模塊來實現缺陷回波信號的采集和對當前檢測點的定位，而系統中的軟件部分將會對大量的檢測數據進行分析處理，最終，得出檢測結果。
