不銹鋼管超聲波探傷機的功能

隨著工業發展，不銹鋼管成品檢測已經由早之前的目視檢測轉變到現在的機械探傷，超聲波探傷機是一種較為成熟探傷設備，在現場檢測過程中，輥道輸送、撥料、上料、探傷、下料等機械部分的設計，對不銹鋼管的質量和探傷判斷都有影響，如何不漏報誤報，如何通過探傷技術客觀判斷一支鋼管質量，如何保證探傷線的正常運行，是飛泰一直不斷追尋的方向。

不銹鋼管超聲波探傷機運行原理

飛泰不銹鋼管超聲波探傷機采用水膜法對不銹鋼管進行自動探傷，探傷過程為不銹鋼管通過吊裝至上料臺架，上料機構將不銹鋼管平穩放至原地旋轉輥道，旋轉輥道帶動不銹鋼管原地旋轉；此時，探頭及跟蹤系統從起始位置駛出，感應器感應到不銹鋼管后探頭依次落至不銹鋼管表面，先對不銹鋼管端部進行圓周檢測。然后探傷系統勻速直線行進，對整只不銹鋼管進行探傷；探傷完成后下料機構將鋼管翻至下料臺架，探傷儀器給出相應探傷結果，有傷處進行標傷報警處理；整個探傷過程由監控系統監控，保證120%的檢測覆蓋，實現對工件的全覆蓋檢測。

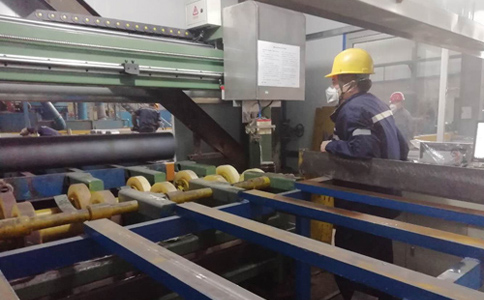

不銹鋼管超聲波探傷機探傷檢測現場圖片

不銹鋼管超聲波探傷機檢測線設計

不銹鋼管進入探傷系統前設置速度恒定，且不銹鋼管采用管頭管尾相接方式進入探傷系統，這樣可有效提高探傷效率。為使不銹鋼管以首尾相接且以恒定的速度進入探傷系統，不銹鋼管從緩沖臺架被撥入到輸送輥道后，從開始到進入探傷系統前的 2.5m處實現兩根不銹鋼管的首尾相接，前面不銹鋼管以恒速向前運動，后面不銹鋼管必須立即加速追趕前面的不銹鋼管，實現連續檢測效率?？偟脑O(shè)計方案及數據均符合相關國家標準及部頒標準。機械部分由旋轉輪帶動不銹鋼管進行旋轉，探頭跟蹤及檢測系統通過直線滑軌在橫梁上行走完成對整個鋼管的檢測。電氣、氣動、控制等系統都按照國家標準設備，滿足買方需求。

超聲波探傷機探頭及跟蹤系統

飛泰超聲波探傷機采用水膜探傷法，探頭裝置位于鋼管上部，其中，縱向探頭分2種，型號為NUTM450P2.5K1和NUTM300P2.5K1，每種2組，每組6通道、探頭頻率：2.5P-K1、 晶片尺寸16X12.5mm，橫向探頭分2種，型號為NUTM450P2.5K0.9和NUTM300P2.5K0.9，每種2組，每組8通道、探頭頻率：2.5P-K0.9 晶片尺寸16X10mm，測厚探頭一組4通道、探頭頻率：5P-K0   晶片尺寸18X16mm

探頭組由氣缸和直線導軌提升和下壓，可使探頭和鋼管間接觸更好。探頭與鋼管為浮動式接觸。檢測臂為懸臂結構，懸臂上下可移動。

飛泰超聲波探傷機設備鋼管類型

飛泰超聲波探傷機除了適用于不銹鋼還適用于碳鋼、合金鋼管缺陷檢測，生產線包括機械系統、控制系統、超聲波探傷系統三大部分。二個探頭檢查縱向裂紋缺陷，二個探頭檢查周向裂紋缺陷，實現缺陷自動檢測 ,并輸出自動分選信號 ,由機械裝置保障實現成品收集和缺陷分類收集。
