鋼管水柱法超聲波自動探傷設備展示

飛泰研發的這款鋼管水膜法超聲波自動探傷設備是公司研制自動探傷設備系列中的一種，主要用于碳鋼、合金鋼、不銹鋼等無縫鋼管超聲波無損探傷。

探傷設備采用水柱法對鋼管進行超聲自動探傷，探傷過程為管材通過吊裝至上料臺架，上料機構將鋼管平穩放至原地旋轉輥道，旋轉輥道帶動鋼管原地旋轉；此時，探頭及跟蹤系統從起始位置駛出，感應器感應到鋼管后探頭依次落至鋼管表面，先對鋼管端部進行圓周檢測。然后探傷系統勻速直線行進，對整只鋼管進行探傷；探傷完成后下料機構將鋼管翻至下料臺架，探傷儀器給出相應探傷結果，有傷處進行標傷報警處理；整個探傷過程由監控系統監控，保證120%的檢測覆蓋，實現對工件的全覆蓋檢測。

整套探傷設備具有自動上料、下料功能，缺陷定位和定量讀數，擁有探傷記錄報告和探傷統計報表保留功能，自動報警和噴標提示功能。

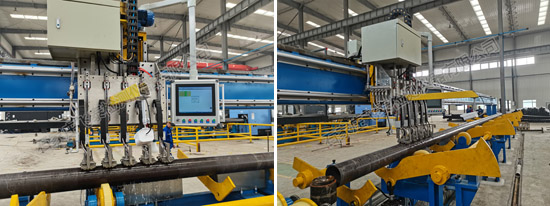

鋼管水柱法超聲自動探傷展示

設備詳細介紹及報價請聯系  李經理189-311-80976

鋼管水柱法超聲波自動探傷設備應用領域

交通、化工、消防、石油天然氣、航天船舶、能源運輸、城建等行業的鋼管超聲自動探傷。

鋼管水柱法超聲波自動探傷設備檢測工藝

探傷方法：超聲波——橫梁式水柱法探傷

檢測方式：橫進橫出

通道數：共32通道  12通道縱向探傷  16通道橫向探傷  4通道測厚

對鋼管直線段部分進行雙向（縱向和橫向）超聲波探傷，自動檢測內、外表面及內部的縱向、橫向缺陷，自動檢測壁厚。

鋼管水柱法超聲波自動探傷設備技術參數

（1） 檢測缺陷類型：鋼管縱向、橫向缺陷、測厚

（2）檢測速度：0-6米/分鐘。

（3）檢測精度：

（a）超聲波探傷按GB/T5777-2008標準能檢測油套管縱向、橫向L2級（5%t）的缺陷；

（b）縱向槽長（內外傷）：25mm長、0.25mm≤槽寬＜1.0mm、深度L2級，最小深度大于表面粗糙度Ra的3倍；

（c）橫向槽長（內外傷）：25mm長、0.25mm≤槽寬＜1.0mm、深度L2級，最小深度大于表面粗糙度Ra的3倍；

（4）覆蓋率：≥120%。

（5）管端盲區長度：≤150mm。

（6）漏報率：≤0%。

（7）誤報率：≤1.0%。

（8）信噪比：≥8dB。

（9）超聲的內外壁靈敏度差：≤3dB

（10）超聲周向靈敏度差：≤2dB

（11）噴標位置誤差：±50mm

（12）兩小時后靈敏度波動正負誤差≤2 dB。

（13）采用中文操作平臺，操作者能在屏幕上看到中文檢測結果。設備操作控制臺按鈕以中文標識顯示。

（14）系統具有計算機實時數據顯示、存儲功能，系統工業計算機配備主頻在2.5G以上、4G內存、1T硬盤、Windows 7操作系統平臺，25寸液晶顯示器。

（15）檢測報告可通過計算機打印，諸如規格、訂購信息等完整中文報告。頁首資料包括用戶名稱、操作者、檢測時間、訂購信息等，都可通過鍵盤輸入。檢測結果可存到云盤。在檢測工作完成后利用打印機將檢測報告打印出來。

鋼管探傷規格

● 直徑范圍 (D)：114 – 340 mm

● 壁厚范圍 (S)：5- 40.0 mm

● S/D 比：≤ 0.2

● 鋼管長度：6–13 m

● 加工狀態：軋制、熱處理、矯直，無油，無氧化皮，無明顯突出物，無毛刺等以及其他液體

● 表面溫度：max 65°C

● 外徑公差:±1.0%

● 壁厚公差:±15.0%

● 橢圓度:內外徑公差

● 管體的彎曲度:≤2.0mm/m (最大不超過10mm)

● 管端彎曲度:≤3mm (管端長度: 1.5m)

● 垂直鋸斷，無放射狀毛刺，無變形、無翹頭，無突起，端面光滑。

鋼管水柱法超聲波自動探傷設備質保期及售后服務

飛泰鋼管水柱法超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等我方原因造成的損壞，我方會立即給予免費修復或更換，此工作一般應在2—3天內完成，保證客戶使用要求。
